ISOSANDWICH TOP

Isolante termico a pannelli strutturali termoisolanti per coperture e pareti

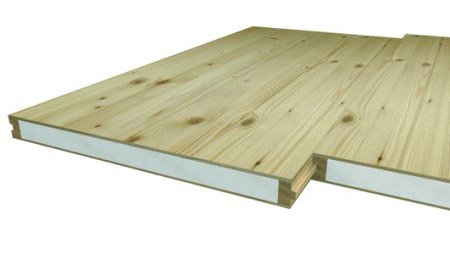

Isolante termico a pannelli strutturali ISOSANDWICH TOP®

Pannello strutturale autoportante, utilizzato per realizzare coperture, solai e pareti prefabbricate con un intradosso a vista, isolato termicamente e pronto per le successive lavorazioni. Il sistema ISOSANDWICH-TOP, pannello autoportante con struttura sandwich, si dimostra una valida e polivalente soluzione per strutture in legno o metalliche con interassi maggiori di 2 ml.

Il sistema strutturale ISOSANDWICH-TOP® è composto dall'accoppiamento di un pannello in EUROSTRAND OSB un plywood o una lastra in cartongesso con, interposta una lastra in materiale coibente e l'inserimento di morali in legno massiccio nei lati lunghi con incastro M/F.



ISOSANDWICH sistema con struttura “sandwich” per coperture e soppalchi, composto da un pannello in EUROSTRAND OSB a norma EN 300 CE (estradosso), un pannello in PLYWOOD a norma EN 310 CE, o un pannello in abete a tre strati a norma EN 13986 CE, o una lastra di cartongesso RB 13 a norma EN 520 CE (intradosso), accoppiati ad un materiale coibente a norme EUROPEE e prestazioni energetiche secondo la Legge 10/91 art. 32 D.M. 02/04/98.
ISOSANDWICH – TOP sistema con struttura “sandwich” autoportante per coperture, soppalchi e pareti prefabbricate, composto da un pannello in EUROSTRAND OSB a norma EN 300 CE (estradosso), un pannello in PLYWOOD a norma EN 310 CE, o un pannello in abete a tre strati a norma EN 13986 CE o una lastra di cartongesso RB 13 a norma EN 520 CE (intradosso), accoppiati ad un materiale coibente a norme EUROPEE e prestazioni energetiche secondo la Legge 10/91 art. 32 D.M. 02/04/98. Lo stesso è rinforzato nei due lati lunghi da morali in legno massiccio con incastro M/F.

  • Soluzione autoportante per carpenterie in edilizia con intersassi maggiori a 2 metri lineari
  • Isolamento termico
  • Risparmio energetico
  • Assenza di ponti termici
  • Supporto pedonabile e sicuro
  • Nelle coperture con la posa di una membrana traspirante si ottiene una totale protezione dalle accidentali infiltrazioni del manto di copertura
  • Notevole risparmio nella posa in opera


ISOSANDWICH-TOP® sistema con struttura “sandwich” autoportante per coperture, soppalchi e pareti prefabbricate, composto dall'accoppiamento tra un pannello EUROSTRAND OSB (estradosso), un pannello in compensato ad incollaggio fenolico o una lastra in cartongesso RB 13 (intradosso) con, interposto un materiale coibente a norme EUROPEE e prestazioni energetiche secondo la legge 10/91 art. 32 D.M. 02/04/98, ed al recente decreto del 27 Luglio 2005 del Ministero delle Infrastrutture e dei Trasporti. Lo stesso è rinforzato nei due lati lunghi da morali in legno massiccio con incastro M/F.

  1. Intradosso a vista
  2. Il pannello isolante
  3. L'estradosso è un pannello in EUROSTRAND OSB
  4. Morale con incastro M/FB

La posa in opera del sistema ISOSANDWICH-TOP® avviene su carpenterie portanti in legno massiccio o metallo, aventi gli arcarecci con un interasse della lunghezza del pannello, questo perché ISOSANDWICH-TOP è un pannello strutturale ma non autoportante.

  1. Morale nel lato gronda
  2. ISOSANDWICH TOP®
  3. Fissaggio meccanico
  4. Griglia parapassero
  5. Gronda
  6. Membrana bituminosa ardesiata

La posa del sistema ISOSANDWICH risulta pratica e veloce.

  • Predisporre un morale nel lato gronda
  • Procedere con la posa dei pannelli ISOSANDWICH-TOP posizionandoli con le estremità sull'interasse degli arcarecci
  • Proseguire con il fissaggio dei pannelli con sistemi meccanici
  • La grondaia e la griglia parapassero vengono fissati sul morale di gronda
  • L'impermeabilizzazione dell'estradosso avviene tramite una membrana traspirante che garantisce una totale protezione dalle accidentali infiltrazioni del manto di copertura
  • La copertura viene completata con la posa del manto di copertura in cotto
