FONOROLL EXTRA PLUS

Isolante acustico Fonoroll Extra Plus

solante acustico per sottopavimento
FONOROLL EXTRA PLUS® è un materiale in polietilene espanso blu reticolato goffrato accoppiato da un film alluminato termoriflettente goffrato e dall'altro lato ad una fibra di poliestere, con cimosa di sormonto.FONOROLL EXTRA PLUS® è un ottimo antivibrante e fonoisolante per pavimenti e trova un largo utilizzo come sotto parete in muratura per interrompere la continuità con il solaio.


  • Posa a secco
  • Resistente ad alte e basse temperature
  • Buona resistenza alla pedonabilità.

Materiale in fibra di poliestere accoppiato ad un film alluminato termoriflettente goffrato e sull’altro lato ad una fibra di poliestere, con cimosa di sormonto.

  1. Film alluminato termoriflettente
  2. Fibra di poliestere

  • Dimensioni rotolo 1500×50000 mm
  • Spessore 8 mm nominale
  • Imballo 75 m² per rotolo

  • Cimosa di sormonto
  • Polietilene reticolato fisico 9 mm Densità: 30 kg/m³
  • Conduttività termica λ: UNI EN 12667:2002: 0,034 w/mk
  • Resistenza termica (R) UNI EN iso 6946: 0,377 m² k/w
  • Trasmittanza (U) UNI EN ISO 6946: 2,65 w/m² k
  • Classificazione al fuoco UNI EN 13501-1: Euroclasse F


L’isolamento dal rumore di calpestio dei solai e lo scollegamento del massetto dalle pareti perimetrali, verrà realizzato mediante la posa a secco del sistema “FONOROLL PLUS®/EXTRA PLUS®”, manto bistrato formato dall’accoppiamento di un espanso modificato a base polipropilenica da 9 mm provvisto di cimosa di sormonto per evitare ponti acustici. E’ importante nastrare le giunture con “ACUSTIC BAND G”. La sigillatura perimetrale si effettuerà con “ACUSTIC BAND” fascia autoadesiva in polietilene espanso modificato, che verrà risvoltata oltre il livello del battiscopa.

  1. solaio Bausta 24+5 cm.
  2. allegerito 8 cm.
  3. FONOROLL EXTRA PLUS®
  4. impianto di riscaldamento a pavimento
  5. massetto in sabbia e cemento ± 6,5 cm.
  6. pavimento in ceramica 1,5 cm.

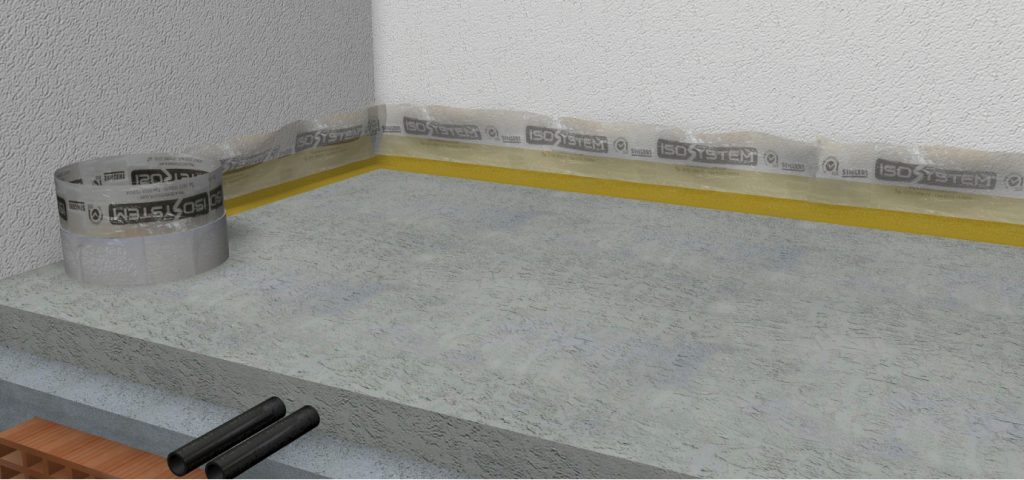

Massetto alleggerito e Acustic Band N
Gli impianti tecnologici vengono installati e fissati sul solaio portante e opportunamente ricoperti con materiale alleggerito, cercando di creare una superficie piana. Successivamente si applica la bandella perimetrale ACUSTIC BAND N per creare la desolidarizzazione del pavimento galleggiante con le pareti. La parte adesiva gialla, in polietilene, viene incollata sull’intonaco già eseguito. La parte in nylon, invece, viene tenuta sollevata per la successiva posa dei materiali.











Fonoroll Extra Plus ®
Posa del manto Fonoroll Extra Plus ®, avendo cura di sovrapporre nella sua interezza la cimosa esistente su un lato del rotolo.
Come si vede dall’illustrazione, il materiale bianco (tessuto in poliestere) va rivolto verso il basso.











Nastratura delle giunture
È importante nastrare le giunture con ACUSTIC BAND G per non rischiare la propagazione di ponti acustici tra solaio e massetto.











Acustic Band N
In questa fase viene distesa la parte di nylon in eccesso dell’ ACUSTIC BAND N, precedentemente tenuta sollevata sulle pareti.











Pannelli per l’impianto a pavimento e massetto armato
Posa dei pannelli per l’impianto di riscaldamento a pavimento ed esecuzione del pavimento galleggiante mediante sabbia e cemento, armato con rete elettrosaldata. Lo spessore dovrà essere minimo 5 cm, per evitare insorgenze di fessurazioni sullo stesso e rischiare di compromettere la sua stabilità e rigidezza. Maggiori spessori migliorano il potere insonorizzante della soluzione.











Pavimento
Posa di qualsiasi tipo di pavimento dopo la stagionatura del massetto di completamento. Bisogna fare molta attenzione quando si sigillano le fughe a non creare dei contatti tra le pareti e il sigillante: quest’ultimo deve andare ad appoggiarsi alla bandella.











Rifilo fascia perimetrale
Quando la sigillatura è completata ed asciutta, si rifila la parte in eccesso della bandella. Se il battiscopa non è in legno, si cerca di lasciare almeno 1 mm di spessore oltre il livello del pavimento, in modo tale da creare un sicuro distacco del battiscopa dal pavimento.











Battiscopa
Posa di un battiscopa in legno o ceramica.
